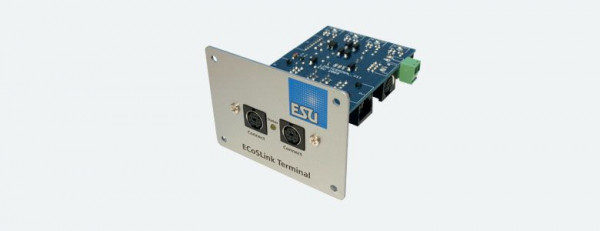

ESU 50099 - ECoSLink Terminal Busverteilerplatte, 6 Connect-Buchsen, mit 0,9m Kabel

Das ECoSlink Terminal wird mit Hilfe des mitgelieferten Buskabels an die „Extend Buchse Ihrer ECoS oder Central Station Zentrale angeschlossen.
Es bietet an der Vorderseite der Frontplatte zwei Buchsen für Handregler (z.B. mobile station) und an der Rückseite vier Mehr Spielraum

Das ECoSlink Terminal wird mit Hilfe des mitgelieferten Buskabels an die „Extend Buchse Ihrer ECoS oder Central Station Zentrale angeschlossen.
Es bietet an der Vorderseite der Frontplatte zwei Buchsen für Handregler (z.B. mobile station) und an der Rückseite vier Buchsen für Geräte, die unter der Anlage verbaut werden.Hierzu gehören vor allem ECoSBoost Booster sowie ECoSDetect Rückmeldemodule.

Das ECoSlink Terminal kann alle daran angeschlossenen Geräte entweder über die Zentrale mit Strom versorgen oder dies für einen Abschnitt selbst übernehmen. Dies ist insbesondere bei größeren Anlagen mit vielen Handreglern, Boostern und Rückmeldern sinnvoll. Dann sollte ein externer Transformator angeschlossen werden.
Mehr Abstand

Wenn mehr als ein ECoSlink Terminal zum Einsatz kommt, können die Terminals untereinander auf Wunsch problemlos mit handelsüblichen Patchkabeln mit RJ45 Buchsen verbunden werden. Diese Patchkabel sind im Computerhandel in jeder beliebigen Länge erhältlich.
Mehr Ordnung

Jedes ECoSlink Terminal wird normalerweise an der Stirnseite der Anlage eingebaut: Nur die Frontplatte ist sichtbar. Dies verringert den Kabelsalat unter der Anlage.
Mehr Flexibilität

Das ECoSlink Terminal ist für alle ECoS und Central Station Zentralen verwendbar: Der CAN Bus wird zusammen mit den Versorgungs- und Boostersteuerleitungen lediglich passiv verteilt und die Terminierung sichergestellt. Die Funktion ist für die Zentrale transparent. Da ein Eingriff in die Kommunikation des Busses nicht erfolgt, entscheiden folglich allein die Zentrale und die verbundenen Geräte darüber, ob sie zusammen funktionieren werden.
