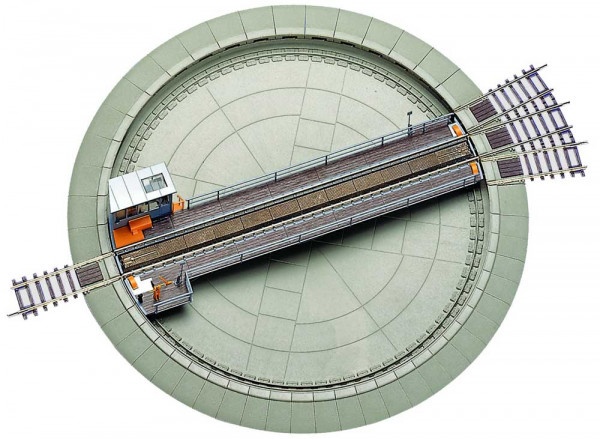

Roco 42615 - Modell - Drehscheibe (22mtr) mit Elektro-Unterflur-Antrieb

Drehscheibe mit elektrischem Unterflurantrieb und Steuergerät.

Kompatibel mit allen NEM-konformen Zweileiter-Gleichstrom- und Dreileiter-Wechselstrombahnen. Die Bühnenlänge von 253 mm entspricht beim Vorbild einer Länge von 22 Metern.

Der minimale Winkel zwischen zwei Gleisanschlüssen beträgt 9 Grad. Im Lieferumfang sind Füllstücke mit Teilungen von 1°, 3°, 6° und 9° enthalten, sodass jede beliebige Teilung in 1°-Schritten ab 9° realisierbar ist.

Es können maximal 40 Gleisanschlüsse eingerichtet werden. Vier Zweileiter-Gleisabgänge sind bereits enthalten.

Zusätzliche Gleisanschlüsse sind separat erhältlich (Art.-Nr. 42616, vier 2L = Gleisanschlüsse).

Für den Einsatz der Drehscheibe auf einer Mittelleiter-Wechselstrombahn könne wir gerne beim Kauf die beiliegenden Zweileiter-Gleisabgänge gegen eine Packung Dreileiter-Gleisabgänge (Art.-Nr. 42617, drei 3L ~ Gleisanschlüsse) austauschen.

Der Bühnenantrieb wird mit einer Versorgungsspannung von 14 V ~ betrieben. Die Fahrspannung kann je nach System über Gleich- oder Wechselstrom bereitgestellt werden. Das beiliegende Steuergerät ermöglicht die Wahl der Drehrichtung und das Starten des Drehvorgangs. Sobald der Schalter losgelassen wird, stoppt die Drehscheibe präzise am nächsten Gleisanschluss.

Wie beim Vorbild können auch beim ROCO-Modell zwei Drehgeschwindigkeiten gewählt werden. Die Fahrstromeinspeisung erfolgt in die Drehbühne, während die Fahrspannungsversorgung der Gleisanschlüsse über das Steuergerät gesteuert werden kann. So wird verhindert, dass Loks auf gegenüberliegenden Gleisanschlüssen versehentlich losfahren.

Ein 1 m langes, fünfpoliges Kabel (Transformator Steuergerät) sowie ein 2 m langes, achtpoliges Kabel (Steuergerät Drehscheibe) sind im Lieferumfang enthalten.

Einbaumaße:

Benötigte Einbauöffnung: 280 mm;
Einbautiefe (ab Tischoberkante): 50 mm;
Außendurchmesser der Drehscheibe ohne Gleisanschlüsse: 307 mm.
Die Bühnenlänge von 253 mm eignet sich für alle Lokomotiven mit einem Achsstand von bis zu 250 mm.

*Hinweis: Beim Betrieb im DCC-Digitalmodus ist die Verwendung eines Kehrschleifenmoduls erforderlich.
